此外支持45W+22W、67W+67W等双口同时输出策略，满足双设备同时快充。还支持旁路充电模式，电芯充满自动断开，可长时间作为充电器使用。内置新能源车同系18650动力电芯，通过国家CCC认证，安全可靠可携带上飞机。

　　产品还延续了品牌一贯精美外观设计，整体小巧便携，搭配TFT高清万象屏，支持各接口功率实时数据、剩余电量、可用时长、自定义亮度、接口关断等丰富视窗，为用户带来很棒的智能交互体验。下面我们就一起来看看这款新品的具体设计。

　　包装盒正面印有产品名称、外观、GaN、Powered by CUKTECH以及配线标识信息。

　　包装内含酷态科10号超级电能充Fusion二合一充电器、数据线、提绳以及使用说明书。

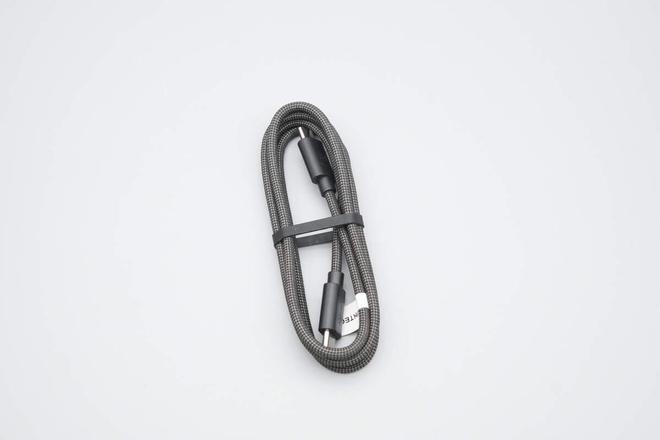

　　附带数据线锭编织工艺打造的高品质6A USB-C快充线，不仅更加耐脏耐用，还可以满足米系用户的快充需求，诚意满满。

　　酷态科10号超级电能充Fusion二合一充电器延续银灰色金属质感壳体搭配黑色亚克力面板设计，同时还带TFT万象屏和脉冲星轨灯带，激活状态下可谓是科技感满满。

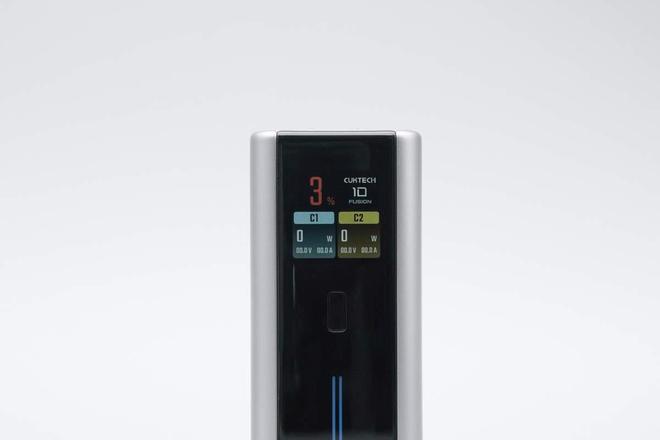

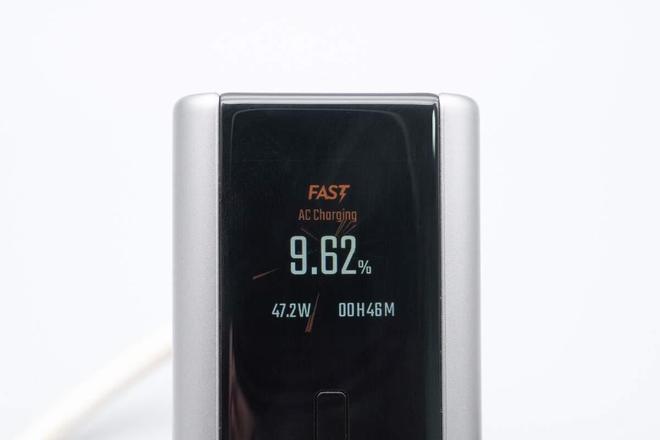

　　机身正面上方配置1.3英寸TFT万象屏，移动电源、充电器模式下，支持电流/电压/功率/输入/输出/剩余时长等多重数据实时显示。

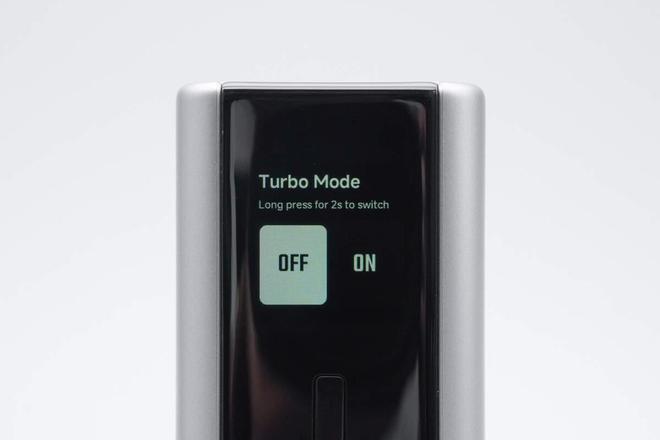

　　产品支持Turbo一键开启/关闭设置，并设计有Turbo Mode专属UI。此外还有C1口输出方向控制、屏幕常亮、90°屏幕翻转、端口协议开关等丰富自定义功能。

　　酷态科10号超级电能充Fusion二合一充电器配备新国标半包胶折叠插脚，便携更安全。

　　移动电源模式下，测得USB-C1口支持UFCS、FCP、SCP、AFC、PD3.0、DCP充电协议，以及小米90W私有快充协议。

　　充电器常规模式下，测得USB-C1口支持UFCS、FCP、SCP、AFC、PD3.0、DCP充电协议，以及小米67W私有快充协议。

　　使用酷态科10号超级电能充Fusion二合一充电器USB-C1口在充电器Turbo模式下给红米K50电竞版充电，成功开启小米120W澎湃秒充。

　　产品内置电池组打胶加固保护，左侧插脚使用螺丝进行固定，下方设有塑料隔板实现与PCBA模块隔离。

　　PCB板使用螺丝进行固定，TFT万象屏采用塑料板支撑固定，并通过排线连接PCB板。

　　PCBA模块一览，其中USB-C2接口母座焊接在独立小板上，夹层间设有蓝色导热垫为同步升降压开关管等功率器件散热。

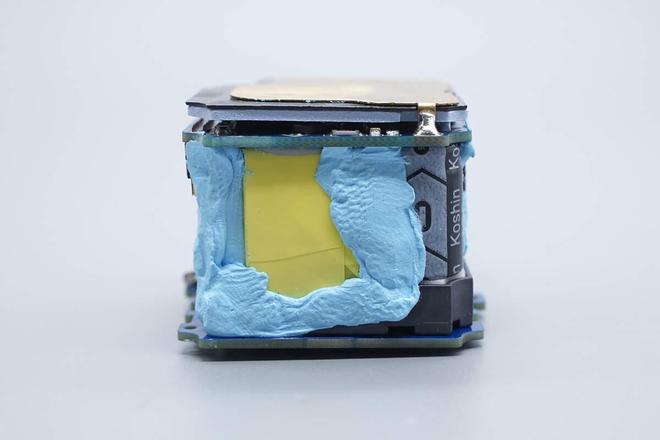

　　充电器电源模块也设计独立小板，夹层间焊接高压滤波电解电容、变压器等器件并填充导热胶，顶部独立小板还覆盖导热垫和散热板。

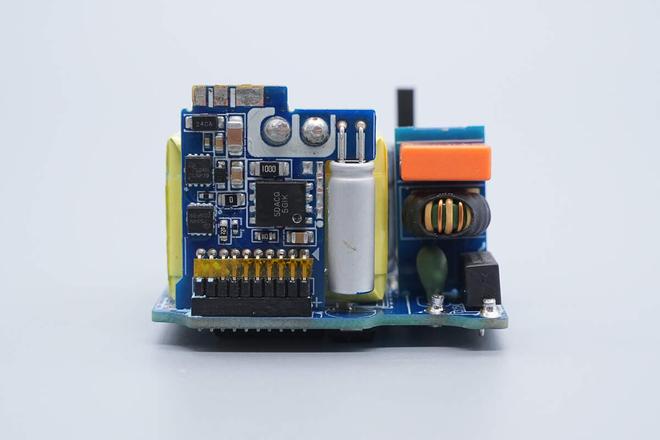

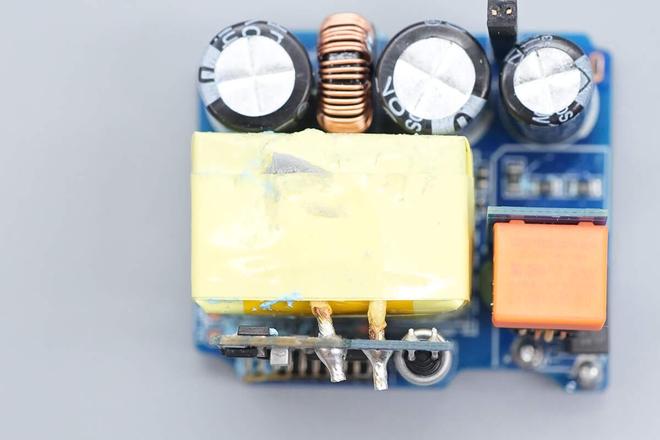

　　电源模块正面还设有两块小板，主板上设有高压滤波电解电容、滤波电感等器件，变压器与侧边小板焊接。

　　此外主板上还设有延时保险丝、NTC热敏电阻，输入小板上焊接安规X2电容和共模电感，第二块小板上设有同步整流管、输出滤波固态电容以及VBUS开关管。

　　整流桥来自PY平伟，型号TBMR810，规格为8A1000V，采用TBM封装。

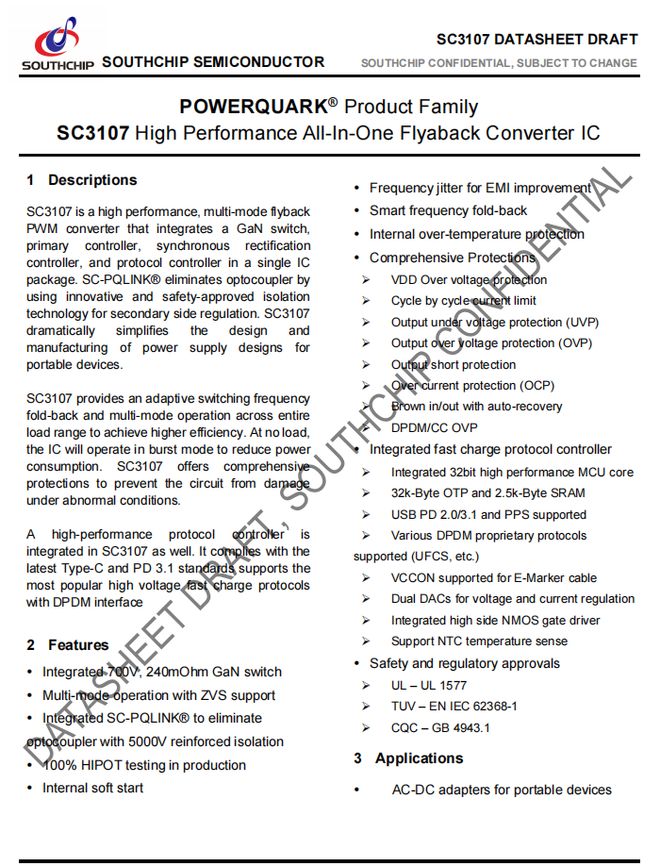

　　电源主控芯片SC3107C来自南芯科技的全集成芯片系列POWERQUARK®。该芯片采用南芯自研的全集成高压隔离封装，内置了原边控制器，氮化镓功率管，高速隔离数字通讯模块SC-PQLINK®，同步整流控制器和协议芯片。实现了用一颗芯片替代传统方案中的五颗芯片。

　　POWERQUARK®系列芯片的高集成度大幅度减少充电器外围元件数量，具备开发周期短，产品性价比高的优势。芯片内置的高速数字隔离通信模块SC-PQLINK®，不仅带来比光耦更高的系统可靠性，同时还实现了次级控制。芯片利用次级控制优势实现了原边软开关和主动式同步整流，提升了电源的整体效率，并降低散热要求。

　　POWERQUARK®系列芯片内部集成了协议功能，支持UFCS融合快充，PD快充以及多种主流私有定制协议。芯片内部还集成了软启动，供电过压保护，逐周期电流限制，输入欠压保护，输出过压保护，输出过电流保护和输出短路保护等多种功能和保护。为快充电源的稳定和安全保驾护航。

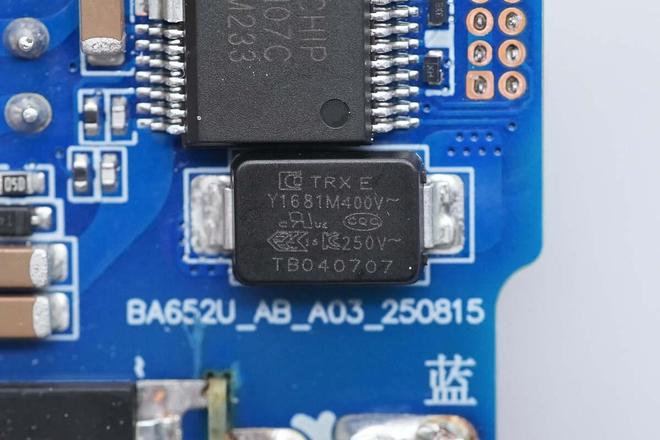

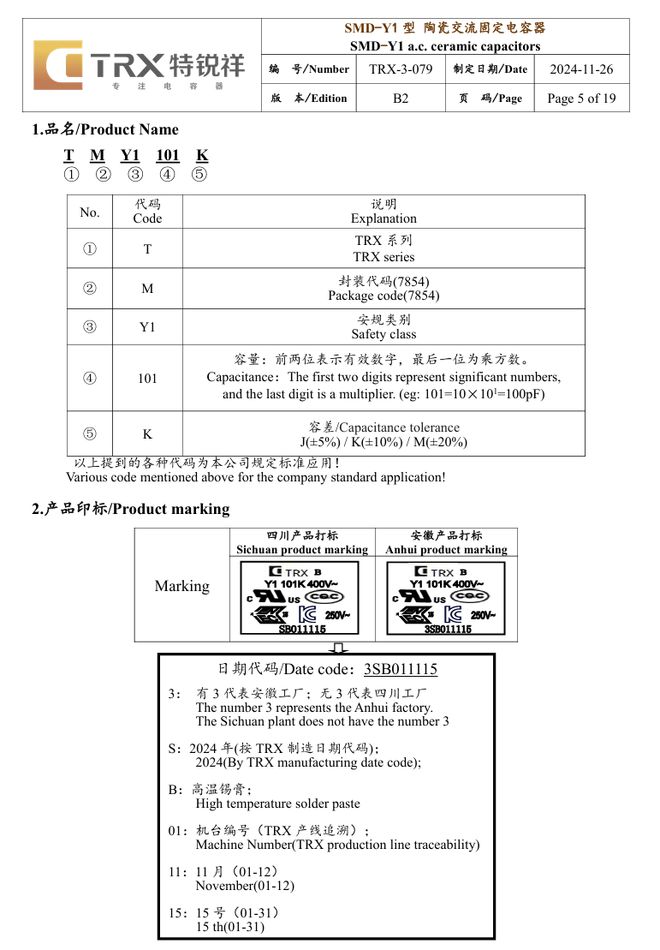

　　贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1681M。

　　充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

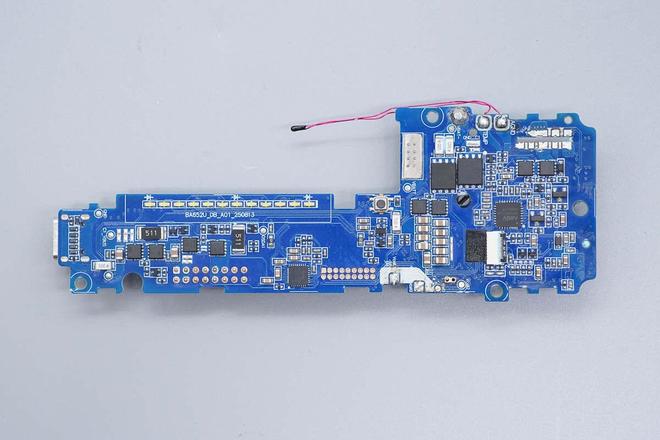

　　USB-C1接口母座所在小板正面设有锂电保护芯片、MCU、同步升降压开关管、滤波固态电容等器件。

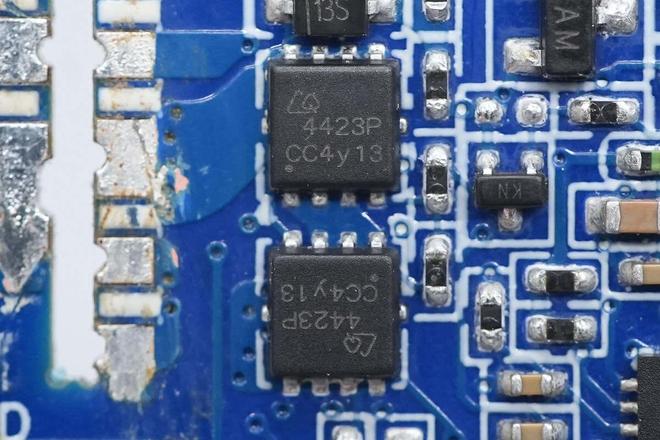

　　另一面设有锂电保护管、协议芯片、同步升降压控制器以及多颗VBUS开关管。

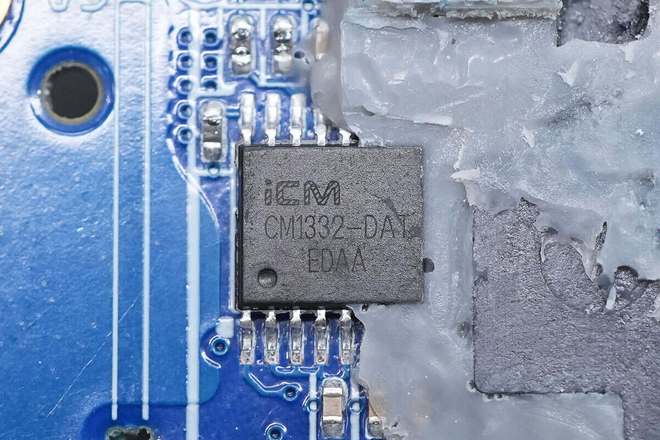

　　电池保护芯片来自创芯微，型号CM1332-DAT，CM1332 系列是一款专用于 3 串锂/铁/钠电池的保护芯片，内置有高精度电压检测电路和电流检测电路。采用TSSOP16封装。

　　通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。

　　主控MCU来自沁恒，型号CH32V303CBT6，这是一款基于青稞V4F高性能RISC-V内核的工业级通用微控制器。该芯片内核支持单精度浮点运算指令，并具备快速中断响应能力，能够在144MHz的主频下实现零等待运行，提供卓越的计算性能。

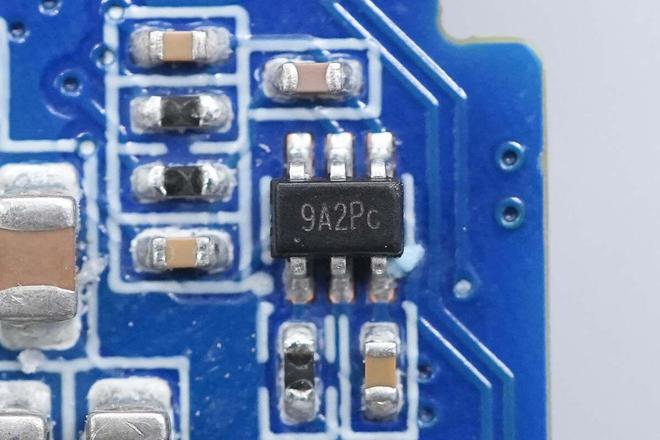

　　电流检测放大器来自思瑞浦，丝印9A2，型号TP181A2，是一颗零偏移双向电流检测放大器，支持36V输入电压，采用SC70-6封装。

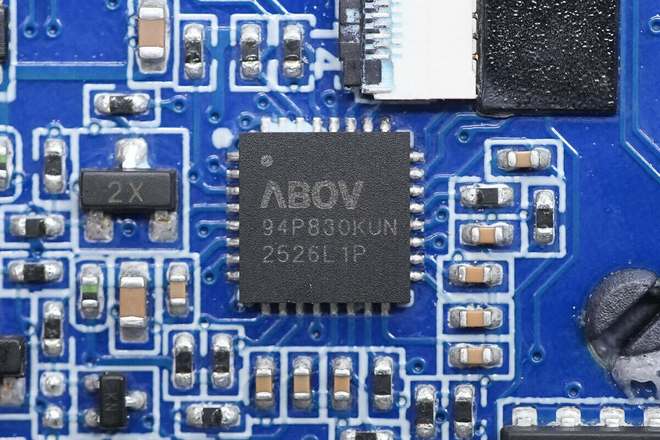

　　两个USB-C接口的协议芯片来自ABOV现代单片机，型号A94P830KUN，采用QFN32封装。

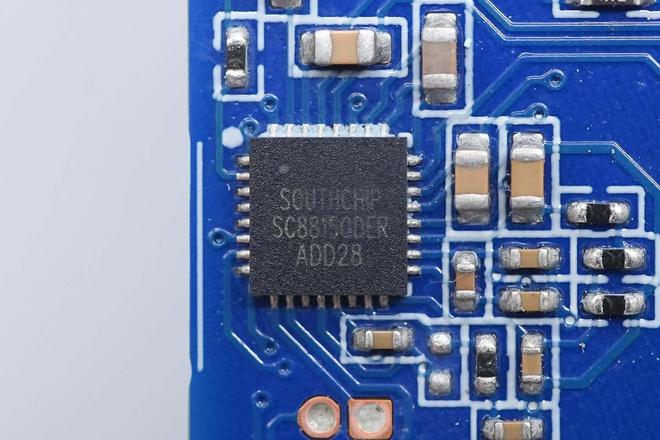

　　用于USB-C1口的同步升降压控制器来自SOUTHCHIP南芯科技，型号SC8815，是一款带I2C接口的同步升降压充电控制器，同时支持电池反向放电工作。芯片支持VBAT电池端36V高压工作，因此在适配器电压高于、低于或者等于电池电压时，均能保证1-6节锂电池应用。

　　当工作系统需要电池提供能量时，SC8815也支持电池反向放电工作，输出设定的电压，并且放电最高电压可达36V。用户通过I2C接口可以很方便地选择充电/放电模式，设置充电电流、充电电压、反向放电电压、限流值、开关频率及其它参数等。

　　SC8815内部集成的10位ADC，可以方便用户实时检测读取VBUS/VBAT电压和电流，另外，SC8815还可以支持适配器和设备的插拔检测，最大限度的减少外围电路及PCB Space，使系统设计极大地简化。SC8815支持内部限流保护、过压保护、输出短路保护和过温保护，从而保证了各种异常情况下的安全。SC8815提供32脚的4x4 QFN封装。

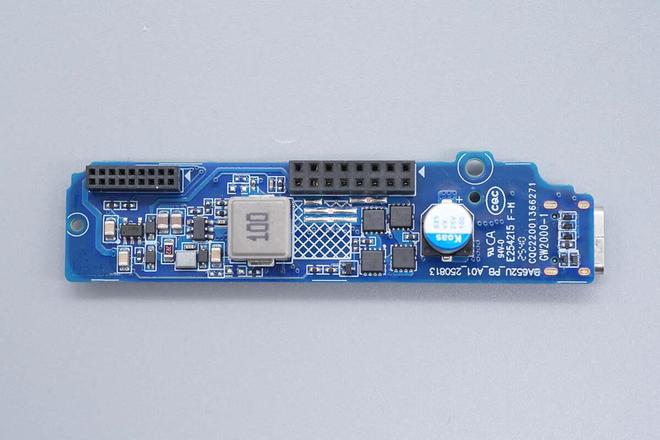

　　USB-C2接口母座所在小板正面设有同步升降压转换器、升压芯片和VBUS开关管。

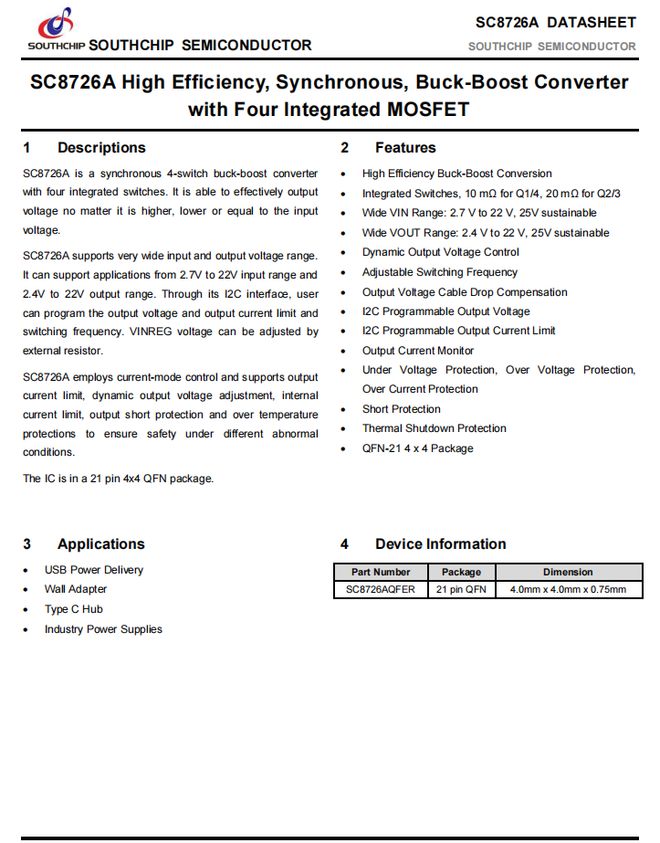

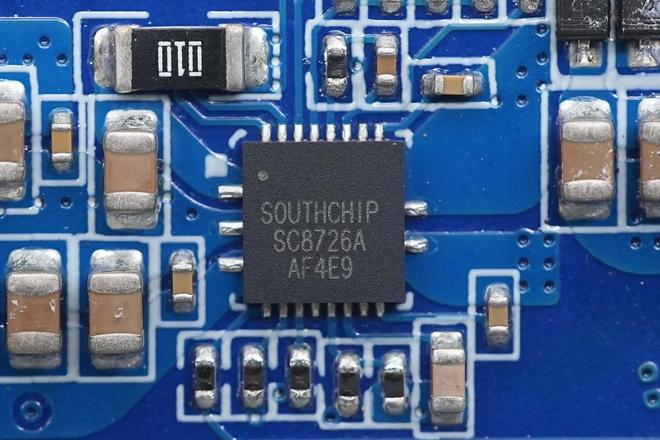

　　用于USB-C2口的同步升降压转换器来自南芯科技，型号SC8726A，这是一颗超高效率，集成了4颗功率管的同步Buck-Boost转换器，最大限度简化客户系统设计，减少PCB Space及BOM，高效率能够有效减少热损耗。

　　SC8726A支持2.7-22V超宽输入电压，以及2.4-22V超宽输出电压。集成了I2C功能，方便客户使用控制芯片，用户可通过I2C配置输出电压，输出电流限流及开关频率。SC8726A采用电流控制模式，支持输出电流限流，动态输出电压调整，内部电流限流，输出短路保护及过温保护，确保芯片能够工作在各种异常情况。SC8726A采用21pin 4x4 QFN封装。

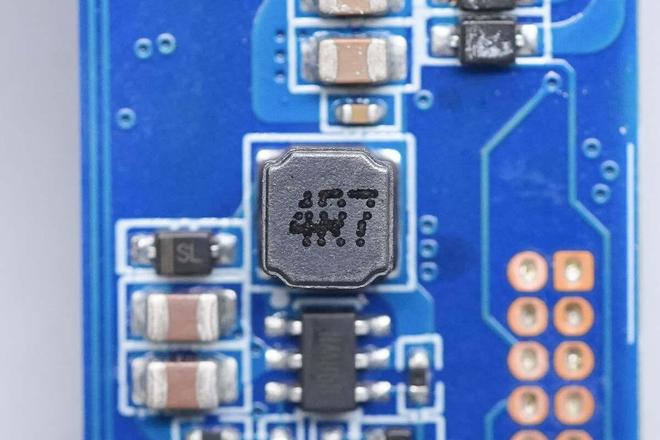

　　升压芯片来自SILERGY矽力杰，丝印HM，型号SY7302，开关频率为1MHz，内置200mΩ开关管，采用SOT23-6封装。

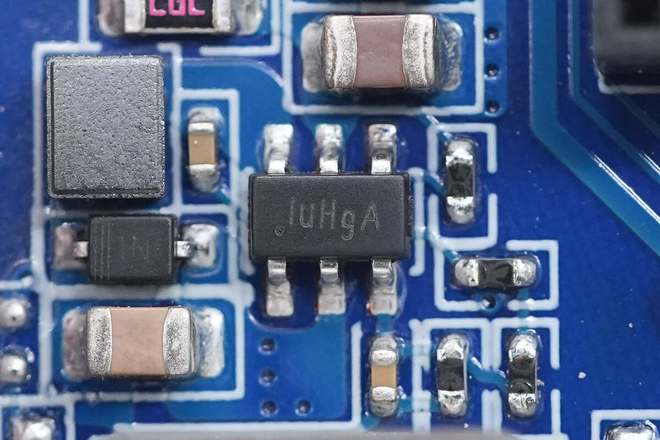

　　同步降压转换器来自SILERGY矽力杰，丝印Iu，型号SY8301，芯片内部集成开关管，输入电压最高40V，输出电流1A，采用SOT23-6封装。

　　最后附上酷态科10号超级电能充Fusion二合一充电器的核心器件物料清单，方便大家查阅。

　　酷态科10号超级电能充Fusion作为一款二合一设计产品，体积、重量控制得相当不错，整体十分小巧精美，灵活满足居家办公和出行携带需求。附送提绳以及48锭编织工艺打造的6A 240W高品质USB-C快充线，细节考虑到位。

　　产品配备TFT高清万象屏提供丰富的视窗，实测快充状态秒掌握。此外还支持Turbo一键开启/关闭，C1口输出方向控制、屏幕常亮、90°屏幕翻转、端口协议开关设置，丰富自定义功能满足用户使用习惯。最高小米120W澎湃秒充和100W PD快充，还支持44W UFCS融合快充，满足包括米系用户在内的广大消费者对于快充性能的需求。

　　充电头网通过拆解了解到，移动电源电池组由长虹三杰三颗INR18650-3000动力电芯组成，通过了国家3C强制认证，并配备创芯微CM1332-DAT锂电保护芯片以及热敏电阻实现温控和过充过放等保护。

　　PCBA模块采用三板双层设计，其中电源模块采用了南芯科技POWERQUARK®高集成度芯片方案。此外还采用南芯科技SC8815、SC8726A电源管理芯片搭配现代单片机A94P830KUN协议芯片实现两个USB-C接口的充放电控制。还采用了重庆万国多款功率器件，东佳、绿宝石电容滤波，模块打胶以及贴泡棉等辅助散热和抗摔，用料做工都很讲究。
